產品說明：
概述： 該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。 由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
技術規范：
設計標準
ASME B 16.34 GB/T12224
結構長度
ASME B 16.10 GB/T12221
連接法蘭
ASME B 16.5、JB/T 79
驅動方式
手動、電動、氣動
試驗和檢驗
JB/T9092 API 598
適用介質
重油、膠類等易凝固介質

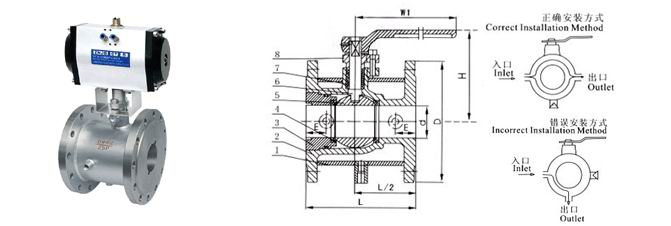

主要零件材料:
序號
零件名稱
材質
C
P
R
1
夾套
25
SUS304
2
閥座
WCB
SUS316
3
閥體
4
密封圈
RPTFE、PTFE、對位聚苯
5
球體
6
閥桿
1Cr13
7
填料
柔性石墨 、RPTFE、PTFE
8
填料壓蓋
主要外形尺寸:
公稱通徑（DN）
d
L
D
E
Q
H
W
管螺紋
(mm)
(in)
20
3/4"
19
117
40
1 1/2"
58.5
147
101
170
G3/4"
1"
127
50
2"
62.5
156
106
38
165
65
2 1/2"
63.5
181
125
250
51
178
80
3"
68
218
135
76
229
150
6"
82
275
193
350
100
4"
102
254
200
8"
83
300
265
420
152
292
10"
95
403
355
1000
203
330
12"
495
410
1300
G3
